CARACTERISTICI GENERALE

Structura
Batiu din oțel cu grosime mare, cu structură puternic nervurată și bază tubulară de susținere.

Planuri de lucru
Masă de alimentare din oțel tubular cu reglare verticală prin intermediul unui sistem de paralelogram, completată cu piesa întărită înaintea de primul arbor de rindeluire.
Masa de lucru din fontă specială cu coeficient scăzut de frecare și rezistență ridicată la uzură, echipata cu inserții mobile în corespondență cu arborii vertical.

Ghidaje
Ghidaj la intrare dreapta reglabil transversal prin intermediul unui sistem de paralelogram și complet cu pre-îndreptare (sculă exclusă) la arborele de rindeluire.
Ghidaje in sectoare ușor de reglat pentru a fi plasate în cea mai corectă poziție în raport cu sculelor utilizate.

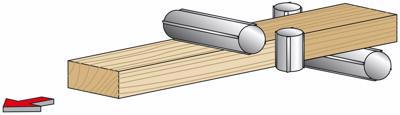

Axe
Cilindru port ax din fontă cu diametrul de 100 mm, cu doi lagăre radiale cu diametrul de 85 mm. Distanța de la centru la centru între rulmenți: 215 mm pentru a asigura rigiditatea și precizia maximă.

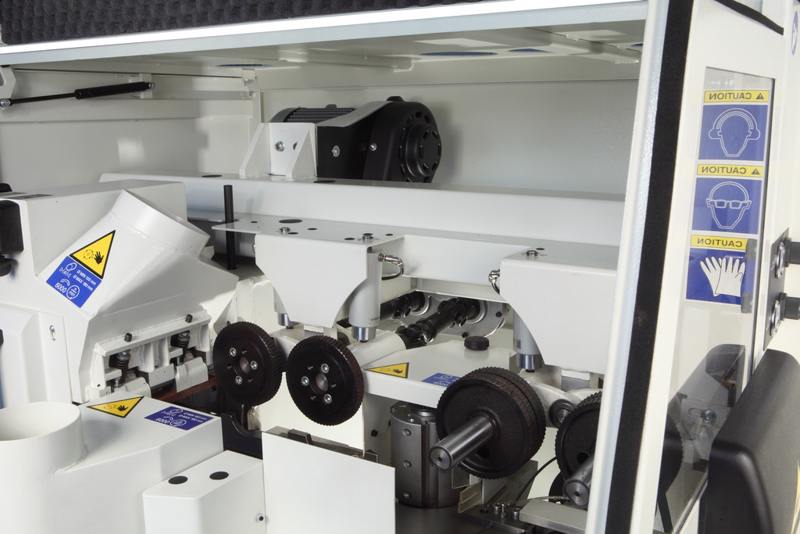

Sistem de avans a piesei
Traversa care susține sistemul de antrenare este alcătuită dintr-o structură tubulară cu nervuri cu mișcare verticală controlată de un sistem motorizat combinat cu arborele orizontal superior.
Viteza de avans poate fi reglată continuu cu ajutorul unui invertor. Rolele de alimentare sunt acționate de articulații universale și de acționare a cutiei de viteze.Mișcarea este transmisă roților prin intermediul unei serii de angrenaje întărite in baie de ulei (partea din spate) și articulații cardanice, garantând fiabilitate și avans constant, chiar și în cele mai severe condiții de utilizare.
Viteza este reglabilă prin inverter electronic.
Rola motorizată în masa de ieșire.
Arbori de transmisie și roți din oțel cu suprafață întărită și cromată.

Sistem de reglaj rapid “SET UP”
Sistem exclusiv SCM, care permite o simplitate și viteză mare de configurare în toate cazurile de înlocuire a sculei.
Toți arborii sunt echipați cu dispozitivul de înregistrare rapidă "SET UP", care permite configurarea mașinii printr-o singură mișcare.
De fapt, prin setarea diametrului minim al sculei, (în cazul unui arbore orizontal superior) scula, înălțimea de lucru, dispozitive presoare din față și din spate și rolele de tragere sunt setate in mod simultan.

Poziționarea unității de lucru
Pozitionarea unităților de lucru din partea din față a mașinii cu afișarea pozițiilor prin dispozitive mecanice zecimale.

Ergonomie
Toate comenzile sunt plasate pe partea din față a mașinii la o înălțime optimă pentru acces și utilizare ușoară.
Cabina de protecție integrată permite emisii acustice scăzute și niveluri de praf, asigurând în același timp o vedere largă a interiorului mașinii.



Accesorii:
-Pornire automată stea-deltă pentru motoare
putere 4 kw (5,5 CP) și 5,5 kw (7,5 CP) cod: 97.00.12
-Puteri crescute - comp. 4
-Arbore de rindeluire de 5,5 kw (7,5 CP);
arbore vertical dreapta / stânga 11 kw (15 CP); orizontal superior 7,5 kw (10 CP) cod: 11.12.24

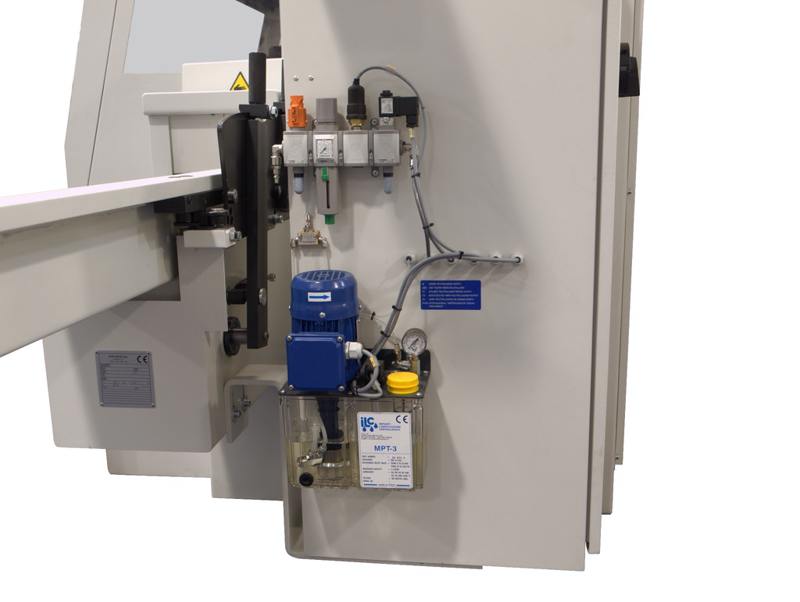

-Ungere automată a mesei de lucru cod: 25.00.00
-Suprafața de intrare 2500 mm cod: 29.13.99
-Set pentru lățimea minimă de lucru de la 25 mm la 15 mm
 diametrul minim al sculei pe stânga verticală 125 mm cod: 19.14.28
-Regulamentul european de siguranță (marca CE)
NB Prevedeți frânele motorului cod: 50.02.40
-Frână pentru 3 motoare - comp. 4 cod: 27.12.53
